BÜSCH Technology GmbH

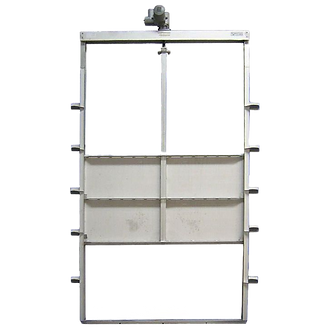

Safox

Primena

Zaustavljanje i regulacija protoka vode u otvorenim kanalima, revizionim šahtovima i ulaznim građevinama na postrojenjima za tretman otpadnih voda (PPOV).
Primena u komunalnim vodovodnim sistemima, prelivnim komorama i zaštiti od poplava.
Kontrola nivoa i protoka u industrijskim odvodnim kanalima i bazenima za zadržavanje vode.

Tehničke sprecifikacije

Dimenzije otvora: Standardni pravougaoni i kvadratni dimenzioni opsezi od 150 x 150 mm do 3000 x 3000 mm (i okrugli otvori od DN 150 do DN 3000)
Dozvoljeni radni pritisak (stub vode): Standardno do 6 m vodenog stuba (0,6 bar) obostrano, sa opcijama za više pritiske na zahtev
Materijali i pogon: Nerđajući čelik AISI 304 (1.4301) ili AISI 316L (1.4404) / Zaptivka EPDM (ili NBR/FKM) / Pogon ručni, električni servomotor (AUMA/Bernard), pneumatski ili hidraulični cilindar

Karakteristike

Patentirani samopodešavajući zaptivni sistem: Specijalni profil zaptivke od elastomera obezbeđuje potpunu nepropusnost bez potrebe za naknadnim ručnim podešavanjem ili klinovima.
Dvostrani pritisak tečnosti (Bi-directional sealing): Zaptiva podjednako efikasno u oba smera pritiska (sa prednje i sa zadnje strane ploče) jednako radnom pritisku stuba vode.
Visoka otpornost na koroziju i habanje: Telo i tabla izradjeni su od nerđajućeg čelika, uz glatko vođenje ploče koje sprečava zaglavljivanje usled taloženja čvrstih čestica.

Safox F

Primena

Prekidanje i regulacija protoka na cevovodima pod pritiskom, izlaznim prirubnicama rezervoara i potopljenim ulazno-izlaznim otvorima.
Montaža na zidne prirubnice u revizionim i komornim šahtovima vodovodnih i kanalizacionih sistema.
Primena na crpnim stanicama i industrijama gde je neophodna direktna spona ustave sa cevnim vodom standardnog prečnika.

Tehničke sprecifikacije

Nominalni prečnici (DN): Standardne okrugle dimenzije od DN 150 do DN 2000 (prilagođeno prirubničkim bušenjima prema EN 1092-2 / PN10 ili PN16)
Dozvoljeni radni pritisak: Standardno do 6 m vodenog stuba (0,6 bar) obostrano, sa mogućnošću izrade za više pritiske do 10 m (1,0 bar)
Materijali i pogon: Kućište od AISI 304 (1.4301) ili AISI 316L (1.4404) / Zaptivka otporna na otpadne vode (EPDM ili NBR) / Pogon putem ručnog točka, ručnog reduktora ili elektromotornog pogona

Karakteristike

Prirubnička veza po standardu: Izrađena sa integrisanom prirubnicom koja omogućava direktno spajanje sa standardnim cevnim prirubnicama bez potrebe za naknadnim betoniranjem.
Jednako zaptivanje u oba smera: Koristi SAFOX patentirani samopodešavajući profil zaptivke koji pruža potpunu nepropusnost pod obostranim pritiskom stuba vode.
Robusna konstrukcija bez odžavanja: Kompaktno kućište od nerđajućeg čelika sa zaštićenim vretenom obezbeđuje dug vek trajanja bez potrebe za podmazivanjem mernih povrišina.

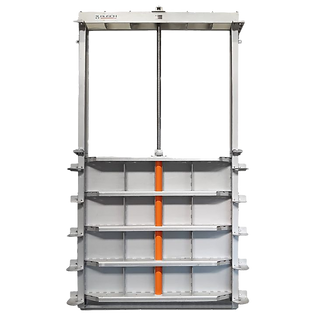

XL4

Primena

Prekidanje i regulacija protoka na velikim ulaznim i izlaznim građevinama postrojenja za prečišćavanje otpadnih voda (PPOV) i rečnim ustavama.
Zaštita od poplava, regulacija na akumulacijama, branama, prelivnim komorama i zaštitnim odbrambenim nasipima.
Primena u teškoj industriji, rashladnim sistemima elektrana i velikim magistralnim hidrotehničkim kanalima.

Tehničke sprecifikacije

Dimenzije otvora: Veliki formati od 1000 x 1000 mm pa sve do 4000 x 4000 mm (ili prilagođene pravougaone dimenzije velikih raspona)
Dozvoljeni radni pritisak: Standardno projektovana za pritiske od 6 m do preko 10 m vodenog stuba (0,6 bar do > 1,0 bar) obostrano
Materijali i pogonska jedinica: Izrada od AISI 304 (1.4301), AISI 316L (1.4404) ili dupleks čelika / Elektromotorni pogoni velikog obrtnog momenta (AUMA / Bernard) ili hidraulični cilindri

Karakteristike

Ojačana konstrukcija za ekstremna opterećenja: Specijalno profilisana i rebrasta tabla od nerđajućeg čelika projektovana da izdrži velike savojne momente i visoke pritiske stuba vode.
Četvorostrano zaptivanje pod obostranim pritiskom: Patentirani zaptivni sistem visoke elastičnosti osigurava potpunu zaptivenost bez propuštanja u oba smera toka.
Modularni pogonski koncept: Mogućnost ugradnje izvedbi sa jednim ili dva paralelna navojna vretena za ravnomerno podizanje masivnih tabli bez zakretanja.

XL3

Primena

Prekidanje i regulacija protoka u otvorenim transportnim i distributivnim kanalima na postrojenjima za tretman otpadnih voda (PPOV).
Kontrola nivoa vode u kanalskim vodovima, prelivnim građevinama i obodnim odvodnim kanalima.
Primena u industrijskim kanalima i sistemima za navodnjavanje gde se ne zahteva gornje zaptivanje.

Tehničke sprecifikacije

Dimenzije otvora: Širine i visine kanala u rasponu od 200 x 200 mm do 3000 x 3000 mm (i prilagođene dimenzije po zahtevu projekta)
Dozvoljeni radni pritisak: Stub vode jednak visini table u stavi (do 3 m vodenog stuba u standardnoj izvedbi)
Materijali i pogonska oprema: Nerđajući čelik AISI 304 (1.4301) ili AISI 316L (1.4404) / Zaptivka otporna na otpadne vode (EPDM/NBR) / Pogon ručni (sa točkom ili reduktorom) ili elektromotorni

Karakteristike

Trostrano zaptivanje: Zaptivni sistem pokriva bočne strane i dno ustave, dok je gornja ivica otvorena za slobodan preliv ili prolaz tečnosti.
Samopodešavajući zaptivni profili: Zaptivke visoke elastičnosti omogućavaju potpunu nepropusnost pod dvostranim pritiskom vode bez potrebe za mehaničkim podešavanjem klinova.
Optimizovan protok bez taloženja: Donski profil ustave je ravno poravnat sa dnom kanala (bez podignutog praga), što sprečava nakupljanje mulja i čvrstog otpada.

Stop Log

Primena

Privremeno zatvaranje i izolacija pojedinačnih kanala, sekcija ili objekata (crpne stanice, aeracioni bazeni) radi izvođenja radova na održavanju i remontu.
Zaptivanje ulaznih i izlaznih otvora na postrojenjima za tretman otpadnih voda (PPOV) i vodozahvatima tokom servisiranja opreme.
Sezonska regulacija nivoa vode i zaštita od prelivanja u vodoprivrednim i kanalizacionim mrežama.

Tehničke sprecifikacije

Dimenzije i rasponi: Širine kanala od 300 mm do preko 4.000 mm / Visina pojedinačnih greda obično od 150 mm do 500 mm
Dozvoljeni radni pritisak: Zavisi od visine stuba vode i raspona kanala (standardno projektovano za dubine vode do 5 m)
Materijali izrade: Grede od anodiziranog legiranog aluminijuma ili nerđajućeg čelika (AISI 304 / AISI 316L) / Vođice od nerđajućeg čelika / Zaptivke od EPDM-a otpornog na otpadne vode

Karakteristike

Modularna aluminijumska ili čelična konstrukcija: Grede su lagane za ručno ili kran postavlanje, a slaganjem više greda postiže se željena visina pregradnje.
Obostrano zaptivanje sa kontinualnim profilisanim zaptivkama: Specijalne elastomerne zaptivke između pojedinačnih greda i na bočnim vodilicama obezbeđuju pouzdanu nepropusnost pod pritiskom.
Jednostavno rukovanje i skladištenje: Prateće podizne traverze (gredni zahvatači) omogućavaju brzo i bezbedno spuštanje i vađenje greda iz vođica.

Flap Valve

Primena

Zaštita od povratnog toka vode na krajnjim ispustima kanalizacionih kolektora, kišnih preliva i potoka u reke ili jezera.
Sprečavanje plavljenja crpnih stanica, rezervoara i objekata usled naglog porasta nivoa recipijenta ili plime.
Jednosmerno odvodnjavanje i kontrola pražnjenja na izlaznim objektima postrojenja za prečišćavanje otpadnih voda (PPOV).

Tehničke sprecifikacije

Dimenzije i oblici: Okrugle izvedbe od DN 100 do DN 2000 / Kvadratne i pravougaone dimenzije od 200 x 200 mm do 2500 x 2500 mm
Dozvoljeni radni pritisak (kontra-pritisak): Standardno do 5 m vodenog stuba (0,5 bar) sa spoljne strane (mogućnost ojačanih verzija do 10 m)
Materijali i montaža: Ram i poklopac od AISI 304 (1.4301), AISI 316L (1.4404) ili kombinacije sa HDPE plastičnim pločama / Zaptivka od EPDM/NBR elastomera / Montaža ankerisanjem na vertikalni zid ili preko standardne cevne prirubnice

Karakteristike

Izuzetno nizak pritisak otvaranja: Lagan i precizno balansiran poklopac otvara se i pri minimalnom unutrašnjem pritisku tečnosti, čime se omogućava nesmetan potisni tok.
Automatsko samozatvaranje pod spoljnim pritiskom: Povećanje spoljašnjeg nivoa vode instantno pritiska poklopac na ram i ostvaruje pouzdano zaptivanje bez eksterne energije.
Visoka otpornost na koroziju i habanje: Kompletna konstrukcija od nerđajućeg čelika ili PE-HD materijala sa zaptivkama otpornim na habanje i biološke naslage.

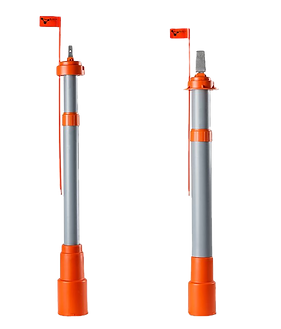

Extensions - Niromax, Ferromax ...

Primena

Prenos obrtnog momenta od nadzemnih pogonskih jedinica (ručni točak, reduktor, servomotor) do potopljenih ili duboko pozicioniranih ustavskih tabli.
Daljinsko upravljanje ustavama montiranim u dubokim šahtovima, kanalima, komorama i nepristupačnim podzemnim objektima PPOV-a.
Pozicioniranje upravljačkih elemenata na visinu pogodnu za rad operatera, iznad kote plavljenja i terenskog nivoa.

Tehničke sprecifikacije

Dužine i prečnici: Prilagodljive dužine ekstenzija od 0,5 m do preko 10 m sa prečnicima navojnih ili glatkih vretena prema opterećenju (Tr16 do Tr60+)
Pogonske opcije i postolja: Izvedbe sa podnim stubnim postoljima (pedestal), zidnim konzolama ili kapama za ulične kape/ključ
Materijali izrade: NIRROMAX serija: AISI 304 (1.4301) / AISI 316L (1.4404); FERROMAX serija: Topplocinkovani čelik (S235JR) / Ležajevi od mesinga ili POM polimera bez potrebe za podmazivanjem

Karakteristike

Model NIRROMAX (Inox izvedba): Kompletno izrađen od nerđajućeg čelika, namenjen za agresivne sredine, otpadne vode i mesta sa visokim zahtevima za otpornost na koroziju.
Model FERROMAX (Čelična/pocinkovana izvedba): Robusna izvedba od plastificiranog ili toplocinčanog čelika, pogodna za manje agresivne medijume, čistu vodu i standardne spoljne uslove.
Modularni sistem vođenja i ležajeva: Opremljeni među-zidnim nosačima (vodilicama vretena) sa kliznim ležajevima koji sprečavaju izvijanje i uvijanje vretena pri velikim dužinama.
